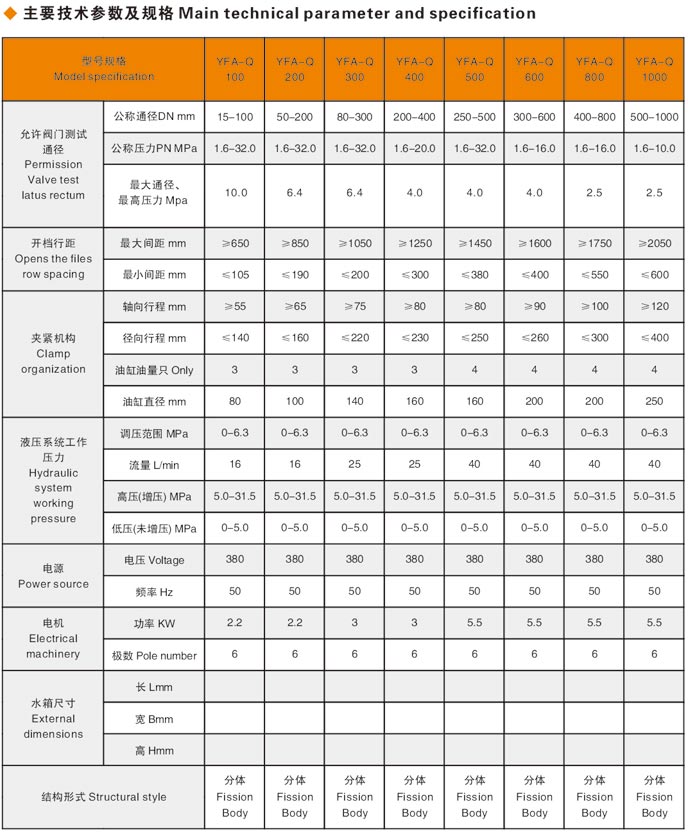

产品参数

潜水式阀门液压测试台

●潜水式阀门液压测试台试验介质为水、气、煤油，可以由客户自行选择

●潜水式阀门液压测试台配置低压和高压水泵以及供压系统，水和煤油等试验介质可循环使用

※潜水式阀门液压测试台装夹

　　按该阀门液压测试台型号选择通径大不的被试阀门，调整测试台的左向工作装夹位置，将被试的阀门放在测试台左向夹紧工作台的密封盘中心，点动 <左径向进>按钮，将压爪进到被试阀门的法兰背后面的正确位置，按<左轴向紧>按钮<参照夹紧油缸所需压力对照表 >中的液压压紧系统<增压>；PN值，按<左向增压>按钮，调节<增压调节阀>，将<左增压表>；的压力和夫紧油缸所需压力对照表中的阀门通径、压力、 PN值相同，一切正确后，关闭<；气总开关、气表开关泄压开关>。开<水总开关、左向进水>既可作被试阀门密封试压。

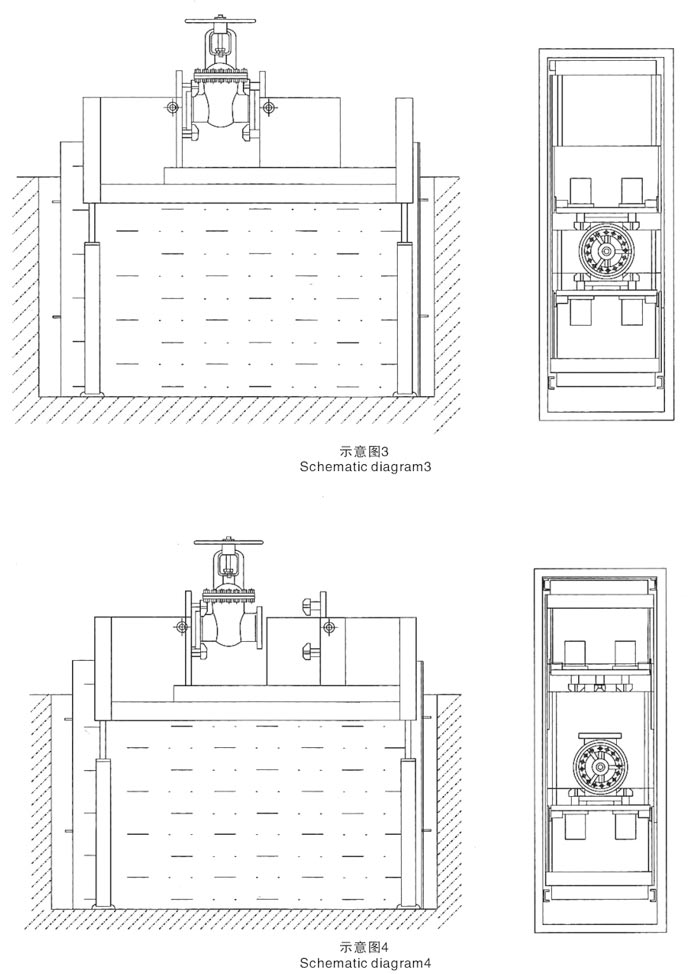

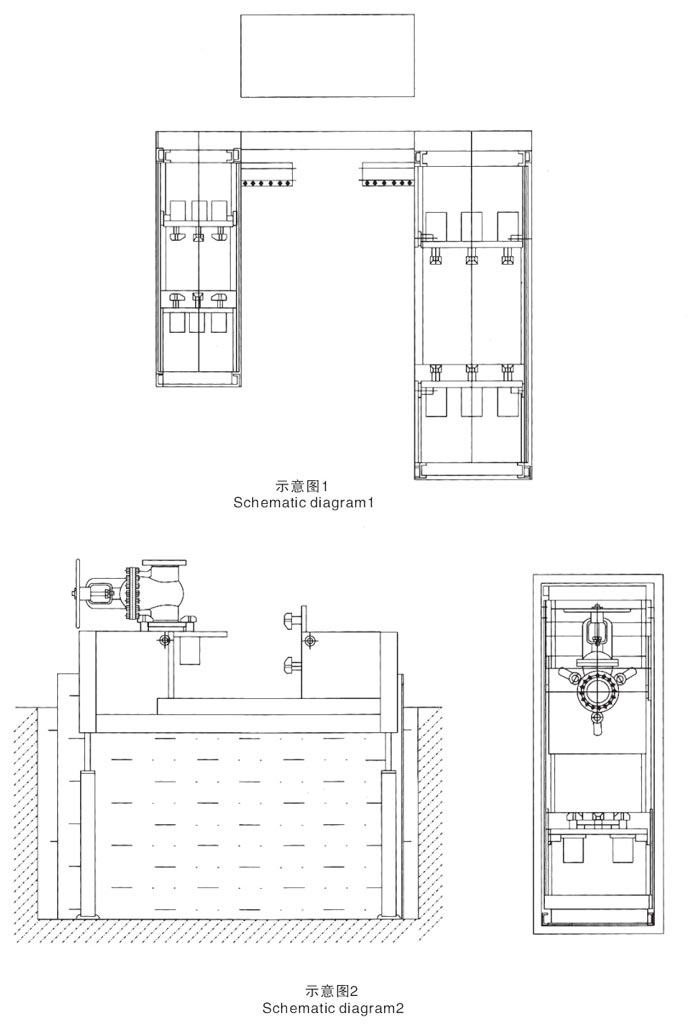

潜水式阀门测试台的外形结构示意图：

※水压、水泵的使用方法

　　调整水源电接点压力表，水泵开关<低压水泵>开，先把被试阀门内部水注满，低水压力表为0.5MPa内水已满，关掉水泵开关<低压水泵>关。再按<高压水泵开>调节供水泵压力调节阀，<供水泵，液压系统减压阀J一25B>把液体试压压力达到和被试阀门密封压力及电接点压力表值相同时，高压水泵就自动停机，关闭 <总水开关>。保压数分钟后，水压表无下降，测试密封完毕，开<泄压开关 >，将被试阀门内的压力泄压，<水压表>为零，可以放松被试阀门或同时继续进行强度测试。

※被试阀门强度测试装夹

　　阀门密封测试完毕后，继续进行作强度测试，左向夹紧不变，调整右向阀门液压测试台装夹装置，按<移动架进>；按钮，将移动架一端主盘密封盘，进到被试阀门法兰的另一端相碰，参照左向程序，把右端压紧，并对照 <夹紧油缸所需压力对照表>；中的液压夹紧系统压力 <增压>；PS值相同，开<右向进水>打开被试阀门密封后，参照<=>水压、水泵使用方法，进行阀门强度测试。
