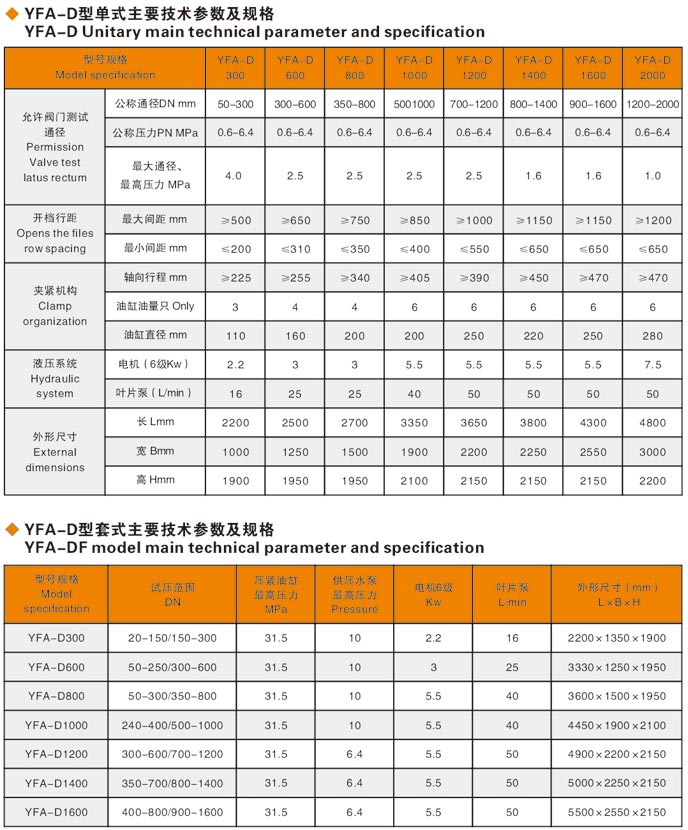

产品参数

YFA-D型蝶阀试压机是罗浮阀门集团浙江西高泵阀有限公司研制生产的，专门适用于蝶阀密封性能试验的检测设备。

蝶阀产品的主要优点：

1．蝶阀产品的密封可靠，可达到气密封无泄漏；

2．蝶阀流量特性趋于直线调节性有更佳；

3．结构独特、外型小轻便、操作灵活、省力、方便；

4．应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质。

5．采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命；

6．适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。

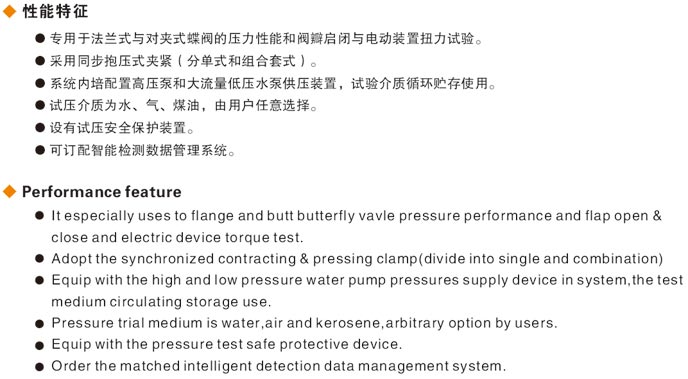

蝶阀试压机的结构特点

YFA-D型蝶阀试压机是集机、电、液和液动供压装置循环水系统于一体，工作台夹紧爪采用油缸直接驱动夹紧蝶阀来实现测试，使各爪受力均匀，夹紧可靠、夹紧爪的径向移动功能采用油缸、连杆组成，实现各爪径向同步移动，保证了各大小不同通径的蝶阀测试，测试密封时，如有带法兰的蝶阀夹紧法兰、无法兰的蝶阀由液压夹爪直接伸延夹住蝶阀平面即可测试。该机能直观蝶阀内腔有否泄漏或冒气泡，如试强度时加盖上密封盲板即可，在蝶阀试压机上可做阀门电动装置力矩及 90度开闭测试。蝶阀测试台随带液压供水泵、介质可循环储藏使用。使用清水时，必须加防锈剂，以免使阀门测试后生锈及影响液动供压装置正常的使用功能。

蝶阀试压机使用方法：

1、用30#-40#液压油或20#机械油注入液压系统油箱内，油量不能低于油面指示器下限。

2、接通电源，点动油泵起动按钮，检查电机旋转方向是否正确(按顺时针)。

3、将液压系统压力调至5．0MPa，蝶阀液压测试台即可以进行正常工作。

4、蝶阀试压机工作程序：

(1)点动夹爪退到更大位置；(2)将被试蝶阀放在工作台密封盘中心；(3)点动夹爪小进至被测蝶阀所需位置；

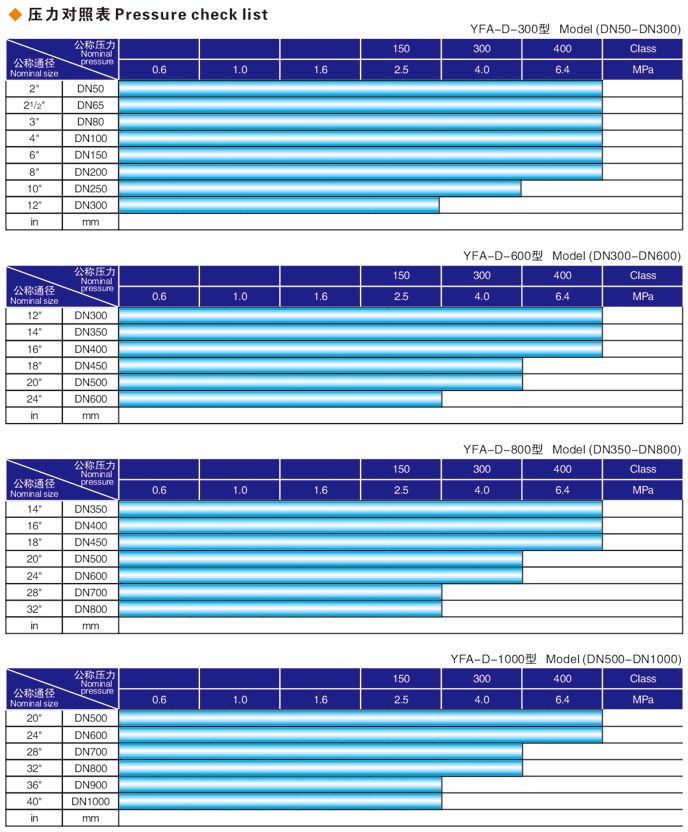

(4)点动夹紧爪，夹紧被测蝶阀(法兰或平面)；(5)按增压扭至所需压力(夹紧油缸所需压力对照表)(贴在机上)。增压按钮可多次点动，每次间隔若三秒钟左右， (指次按下未达到所需压力时)。更高压力32MPa；(6)进行蝶阀水压或气压对被试蝶阀进行测试；(7)测试完 毕后，打开放水或气开关，泄掉压力即可； (8)先后按各放松钮，将被测蝶阀取下。
